Doppelbremszylinder 614-S2
DBZ 614-S2
N 030 012

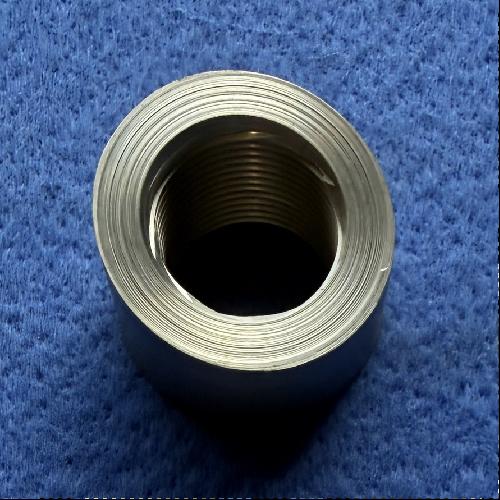

pos. | cant. | desig. | número | |
---|---|---|---|---|
0 | 1 | Pfanne | BZ 12-20 | |
0 | 1 | Buchse | DBZ 612-9 | |
0 | 1 | Kolbenstange | DBZ 614-10 | |
0 | 1 | Scheibe | DBZ 614-43 | |
0 | 1 | Hebelträger | DBZ 614-61 | |
0 | 4 | Stiftschraube | DBZ 614-65 | |
0 | 2 | Büchse | DBZ 614-67/H | |
0 | 1 | Entwässerungsventil | DBZ 614-77 | |
0 | 1 | Deckel | DBZ 614-78 | |
0 | 1 | Kolbenstangenauge | DBZ 614-8 | |
0 | 1 | Zylinder | DBZ 614-84 | |
0 | 1 | Boden | DBZ 614-85 | |
0 | 1 | Flansch | DBZ 614-86 | |
0 | 1 | Deckel schweissen | DBZ 614-87 | |
0 | 1 | Deckel | DBZ 614-88 | |
0 | 1 | Zylinder komplett | DBZ 614-90 | |
0 | 1 | Kolbenstangenkugel | K 10 B-2 | |
0 | 1 | Bolzen | K 10 B-4/H | |
0 | 1 | Moosgummipfropfen Ø5 | Ø5x5 | |
0 | 1 | Moosgummipfropfen Ø8 | Ø8x5 | |
1 | 1 | Zylinder | DBZ 614-49 | |
2 | 2 | Anschlußstutzen | DBZ 614-53 | |
3 | 1 | Lager | DBZ 614-60 | |
6 | 1 | Nutring | NR 30x38x6 | |
7 | 1 | Spannring | DBZ 614-55 | |
8 | 2 | Tragwinkel li.u.re. | DBZ 614-56 | |
10 | 1 | Zentrierplatte | DBZ 614-58 | |
12 | 1 | Kolbenrohr | DBZ 614-35 | |
13 | 1 | Kolbenplatte | BZ 14-18 | |
14 | 1 | Manschette | 14 708 | |
17 | 1 | resorte | DBZ 614-16 | |
19 | 1 | Führungsbüchse | DBZ 614-79/H | |
20 | 1 | Federring | BZ 12-15 | |
23 | 8 | tornillo de cabeza hexagonal | SKS M12x35/933 | |
24 | 12 | anillo elástico | FR A12 | |
25 | 12 | tuerca hexagonal | SKM M12 | |
26 | 1 | Verschlußschraube 3/4" | VSS R3/4" | |
27 | 1 | Dichtring A26x34x2 | DR A 26 | |
28 | 1 | Gewindeschutzpf.G3/4 | 10 245 | |
32 | 2 | Anschlußstutzen | DBZ 614-64 | |
34 | 1 | Stützblech | DBZ 614-62 | |
35 | 2 | Stützblech | DBZ 614-63 | |
36 | 1 | Kolbenplatte | BZ 6-18 | |
37 | 1 | Kolbenstange | DBZ 614-33 | |
38 | 1 | Manschette | BZ 6-19 | |
39 | 1 | Verschlußschraube | VSS R1/2"/910 | |
40 | 1 | Dichtring Cu | DR A21x28x1.5 | |
42 | 1 | Bezeichnungsschild | BZ 10-111 | |
43 | 2 | Halbrundkerbnagel | KN 3x5 | |
44 | 1 | Gewindeschutzpf.G1/2 | 10 196 | |
45 | 2 | Schutzstopfen Ø6.6 | 10 066 |
