spare parts list for: Doppelbremszylinder 614-S2 DBZ 614-S2 standard sheet: N 030 012 for overhauling of STABEG und Oerlikon devices

STABEG Apparatebau GmbH - Reinlgasse 5-9 - A-1140 Wien - Tel.: +43 +1 982 26 28 - Fax.: +43 +1 982 61 66

- Inquiry -

spare parts for: Doppelbremszylinder 614-S2

DBZ 614-S2

N 030 012

- inquire spare part or device -

Click on drawing number for information about spare part

pos.	count	name	drawing number
0	1	Pfanne	BZ 12-20
0	1	Bushing	DBZ 612-9
0	1	Kolbenstange	DBZ 614-10
0	1	Washer	DBZ 614-43
0	1	Hebelträger	DBZ 614-61
0	4	Stiftschraube	DBZ 614-65
0	2	Büchse	DBZ 614-67/H
0	1	Entwässerungsventil	DBZ 614-77
0	1	Lid	DBZ 614-78
0	1	Kolbenstangenauge	DBZ 614-8

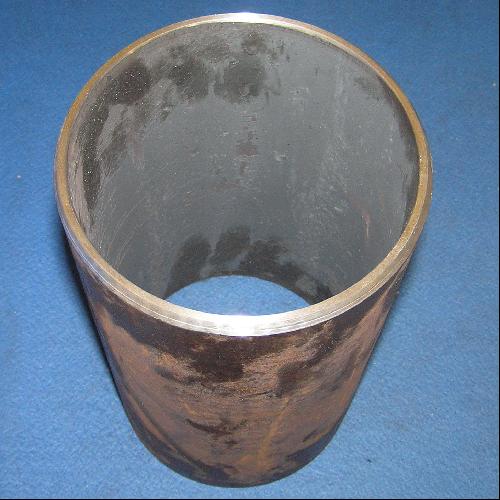

0	1	Zylinder	DBZ 614-84
0	1	Boden	DBZ 614-85
0	1	flange	DBZ 614-86
0	1	Deckel schweissen	DBZ 614-87
0	1	Lid	DBZ 614-88
0	1	Zylinder komplett	DBZ 614-90
0	1	Kolbenstangenkugel	K 10 B-2
0	1	Bolt	K 10 B-4/H
0	1	Moosgummipfropfen Ø5	Ø5x5
0	1	Moosgummipfropfen Ø8	Ø8x5
1	1	Zylinder	DBZ 614-49
2	2	Anschlußstutzen	DBZ 614-53
3	1	Lager	DBZ 614-60
6	1	Nutring	NR 30x38x6
7	1	Spannring	DBZ 614-55
8	2	Tragwinkel li.u.re.	DBZ 614-56
10	1	Zentrierplatte	DBZ 614-58
12	1	Kolbenrohr	DBZ 614-35
13	1	Kolbenplatte	BZ 14-18
14	1	Manschette	14 708
17	1	spring	DBZ 614-16
19	1	Führungsbüchse	DBZ 614-79/H
20	1	Federring	BZ 12-15
23	8	Sechskantscsshraube	SKS M12x35/933
24	12	Federring A 12	FR A12
25	12	Hexagonal nut M12	SKM M12
26	1	Verschlußschraube 3/4"	VSS R3/4"
27	1	Dichtring A26x34x2	DR A 26
28	1	Gewindeschutzpf.G3/4	10 245
32	2	Anschlußstutzen	DBZ 614-64
34	1	gusset	DBZ 614-62
35	2	gusset	DBZ 614-63
36	1	Kolbenplatte	BZ 6-18
37	1	Kolbenstange	DBZ 614-33
38	1	Manschette	BZ 6-19
39	1	Verschlußschraube	VSS R1/2"/910
40	1	Dichtring Cu	DR A21x28x1.5
42	1	Bezeichnungsschild	BZ 10-111
43	2	Halbrundkerbnagel	KN 3x5
44	1	Gewindeschutzpf.G1/2	10 196
45	2	Schutzstopfen Ø6.6	10 066
