spare parts for:

Druckübersetzer REL ohne Druckstufe

REL 2

For Druckübersetzer REL ohne Druckstufe REL 2 is a repkit available

- Inquire repkit -

- inquire spare part or device -

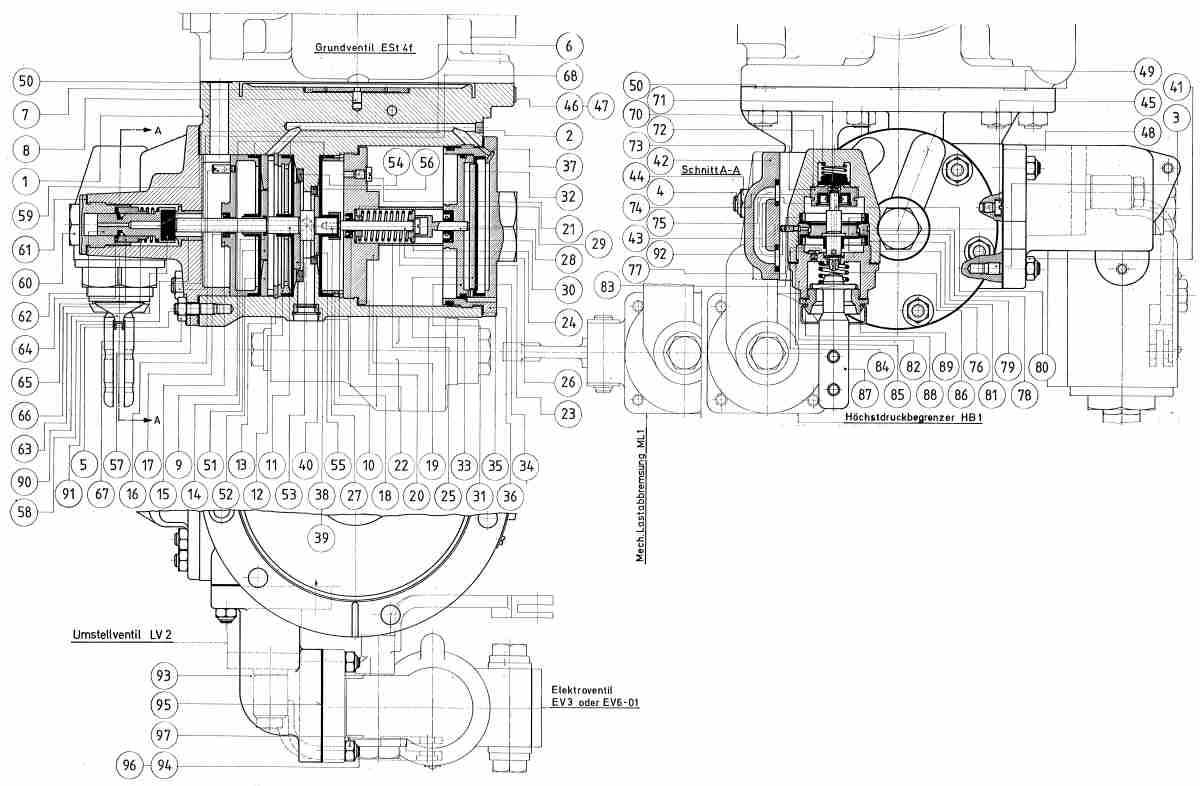

Click on drawing number for information about spare part

pos.	count	name	drawing number
0	1	Ventilkappe	14 875
0	1	Bezeichnungsschild	BZ 5-117
0	1	O-Ring	OR
0	3	O-Ring	OR
0	1	O-Ring	OR
0	1	O-Ring	OR
0	1	Hexagonal nut M10	SKM M10/DIN 934
0	4	Hex nut	SKM M8
0	1	Sicherungring DIN 472	SR J16/vz
0	1	Sicherungsring	SR J22x1/vz
0	1	Sicherungsring	SR J95x3/vz
0	2	Selbstsichern.Mutter	SSM M10
0	3	Selbstsichern.Mutter	SSM M8
0	1	housing pre-assembly	ST 200 634-U
0	1	spring	ST 400 290
0	1	Hebestössel	ST 400 365/H
0	1	Gehäusedeckel-Vormontage	ST 404 530-U
0	1	Auslösehebel	ST 405 854/H
0	1	lid pre-assembly	ST 406 053-U
0	1	spring	T 3-11
0	1	Nutring	W 4075 120 8S
0	1	A-Lipp-Manschette DE A	W 4078 037 5G
0	1	Wellendichtung Ø6x22x7	W 4083 017
0	1	Wellendichtung ø6,5x22x7	W 4083 020
0	1	rubber seal	W 4088 051 X
0	1	rubber seal	W 4088 223 X
0	1	rubber seal	W 4088 248 X
0	1	rubber seal	W 4088 285 X
0	1	rubber seal	W 4088 379 X
0	1	rubber seal	W 4088 575 X
0	1	rubber seal	W 4088 596 X
0	1	pressure disk	WB 400 171/H
0	1	spring	WB 400 279
0	2	gasket	WB 400 316
0	1	gasket	WB 400 317
0	1	Stössel	WB 400 319/H
0	1	Drosselschraube	WB 400 361
0	1	Entlüftungsschraube	WB 400 400/ø0,4
0	1	membrane	WB 400 749
0	3	membrane	WB 400 752
0	2	Drosselschraube	WB 400 888/ø0
0	1	Drosselschraube	WB 401 007/ø1
0	1	spring	WB 401 239
0	1	membrane	WB 401 281
0	1	membrane	WB 402 775
0	1	Deckel	WB 402 931/H
0	1	tappet complete	WB 402 956-U
0	1	membrane	WB 402 969
0	1	gasket	WB 402 972
0	1	Filter Vormontage	WB 403 074-U
0	1	Abschlußschraube	WB 405 853/H
0	2	cylinder head bolt	ZSR M4x6
7	1	Führungsscheibe	WB 405 869
10	1	Hülse	WB 400 318
11	1	Hülse	WB 400 364
12	1	Stützring	WB 402 882
15	1	Ventilstössel	WB 402 939
16	1	Abstützdeckel	WB 402 938
19	1	Stützring	WB 402 878
24	1	Lid	WB 400 936
29	1	Bushing	WB 402 957
34	1	Ventilsitz	ST 400 255
37	2	support ring	ST 400 009
38	1	Stützring	WB 400 173
61	1	Washer	WB 400 121
62	1	Bolt	ST 400 122
72	1	Gehäusedeckel	ST 402 926
75	1	Abstützdeckel	ST 402 927
78	1	pressure disk	WB 402 928
81	1	Zugstange	WB 402 937
82	1	Zapfen	WB 400 459
83	1	Federteller	WB 400 362
