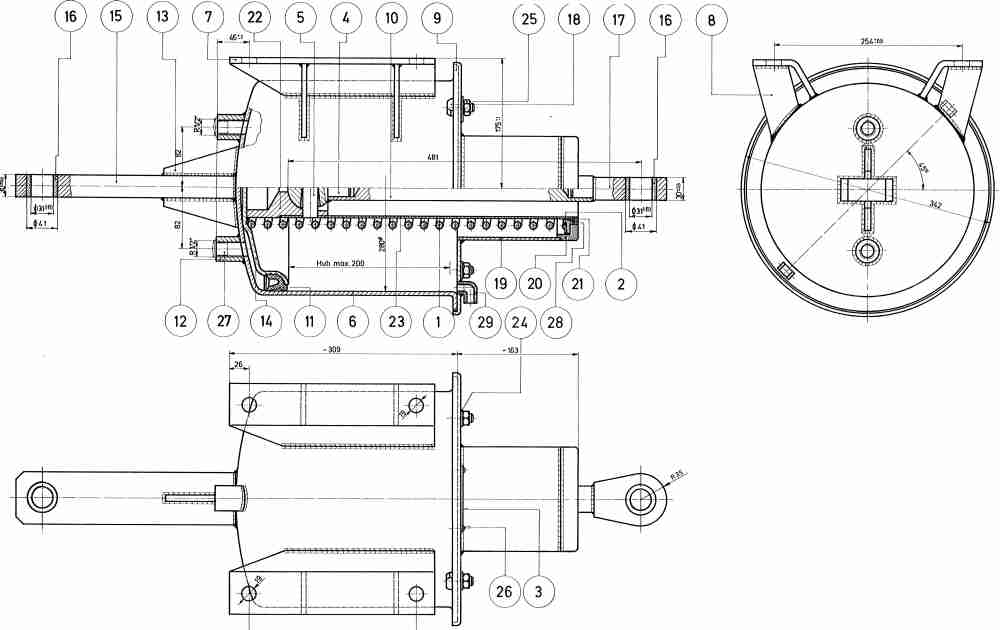

cilindro de frenos
BZ 11 D4
- pedir pieza de repuesto -
Haga Click sobre el número para más información sobre la pieza de repuesto
pos. | cant. | desig. | número | |
---|---|---|---|---|
0 | 1 | Moosgummipfropfen Ø8 | Ø8x5 | |
1 | 1 | resorte | BZ 10-27 | |
2 | 1 | Scheibe | DBZ 614-43 | |
3 | 1 | Bezeichnungsschild | BZ 10-111 | |
4 | 1 | Kolbenstangenkugel | K 10 B-2 | |
5 | 1 | Bolzen | K 10 B-4/H | |
6 | 1 | Zylinder komplett | BZ 11 D4-1 | |

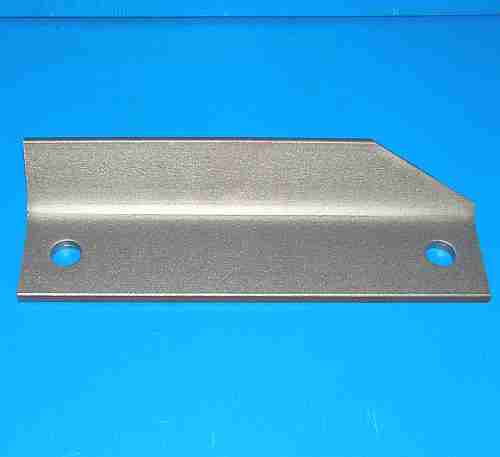

7 | 2 | Tragwinkel | BZ 11-03 | |

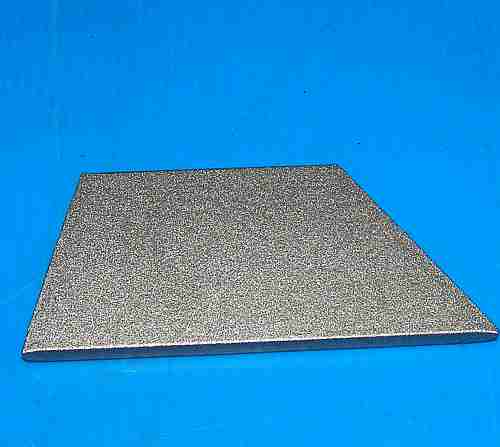

8 | 4 | Rippe | BZ 11-04 | |
9 | 1 | Deckel | BZ 11-05 | |
10 | 1 | Kolbenstange | BZ 11-06 | |

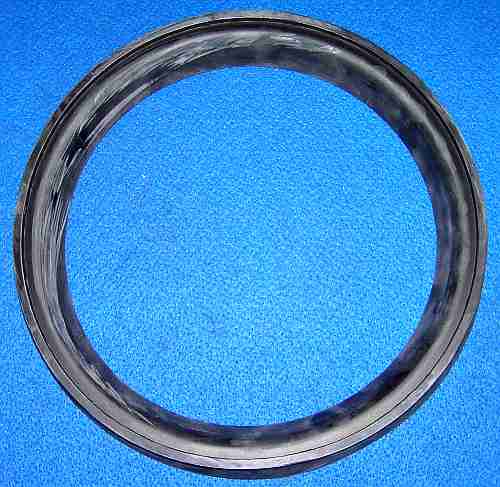

11 | 1 | Manschette | BZ 11-07 | |
12 | 2 | Anschlußstutzen | BZ 11-09 | |

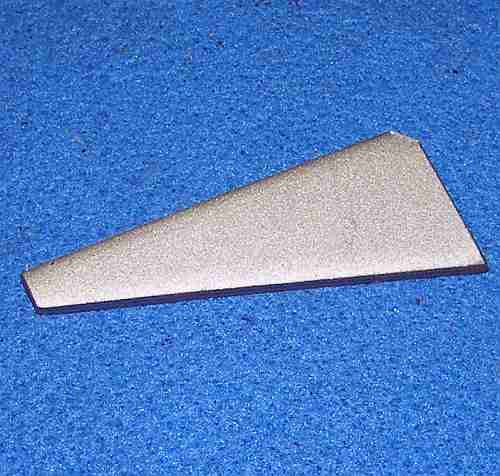

13 | 2 | Stützwinkel | BZ 11-010 | |
14 | 1 | Kolbenplatte 11" | BZ 11-18 | |
15 | 1 | Hebelträger | BZ 11-29 | |
16 | 2 | Büchse | BZ 11-101 | |
17 | 1 | Kolbenstangenauge | BZ 11-31 | |
18 | 2 | Hammerschraube | BZ 11-100 | |
19 | 1 | Haubenrohr | BZ 12-13 | |
20 | 1 | Halsstutzen | BZ 12-103 | |
21 | 1 | Federring | BZ 12-15 | |
22 | 1 | Pfanne | BZ 12-20 | |
23 | 1 | Kolbenrohr kompl. | BZ 12-21 | |
24 | 2 | anillo elástico | FR A12 | |
25 | 2 | tuerca hexagonal | SKM M12 | |
26 | 2 | Kerbnagel | KN 3x5/St | |
27 | 2 | Gewindeschutzpf.G1/2 | 10 196 | |
28 | 1 | Führungsbuchse | DBZ 614-44 | |
29 | 1 | Winkelstück R1/8"DIN 1569 | WST R1/8" |
