Hydraulikpumpe
1E.00.000.0
pos. | cant. | desig. | número | |
---|---|---|---|---|
1 | anillo tórico | OR | ||
1 | anillo tórico | OR | ||
0 | 6 | Gewindeschutzstopfen | 10 107 | |

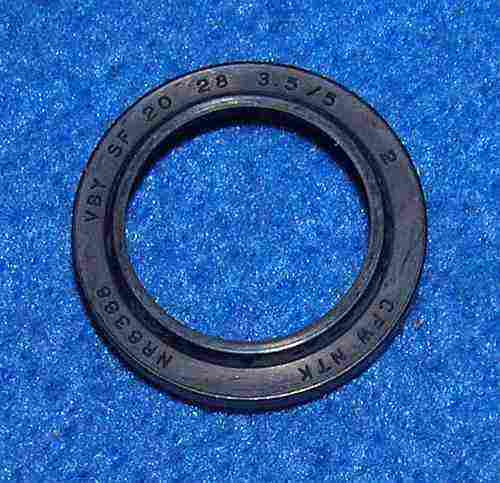

0 | 1 | Abstreifer | AS 20x28x3.5x5 | |

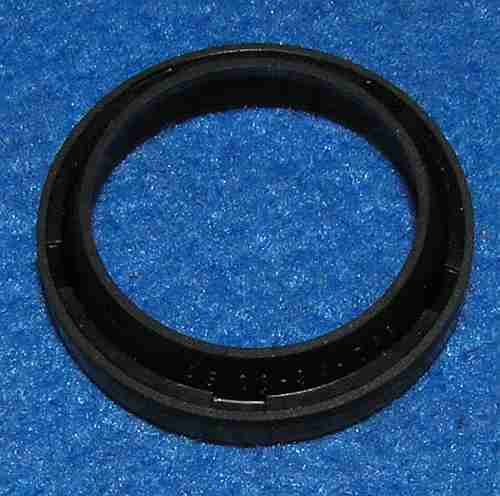

0 | 1 | Abstreifer | AS 26x34x5x8 | |
0 | 2 | Dichtring DIN 7603 | DR/Cu 16x22 | |

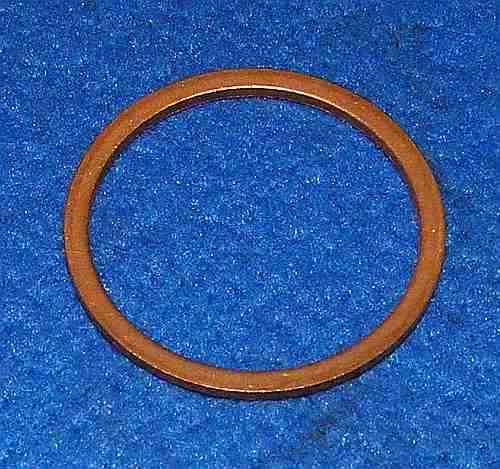

0 | 1 | Dichtring DIN 7603 | DR/Cu 36x42 | |

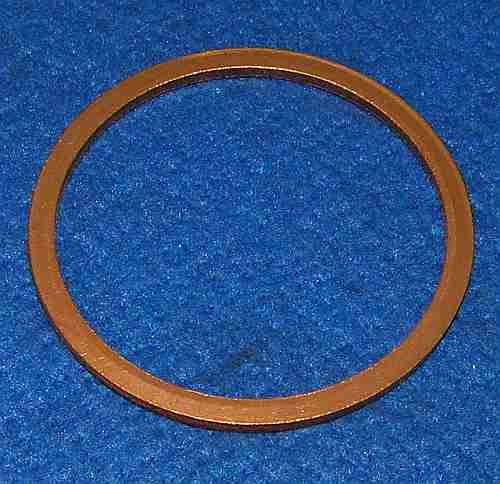

0 | 1 | Dichtring DIN 7603 | DR/Cu 54x62 | |
0 | 6 | anillo elástico | FR A8 | |
0 | 2 | Ger.Einschraubst.R1/4" | GE 10-PLR-ED | |

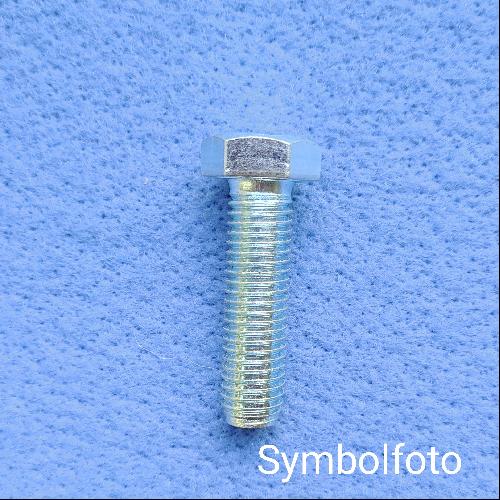

0 | 2 | tornillo de cabeza hexagonal | SKS M16/1.5x40 | |
0 | 6 | tornillo de cabeza hexagonal | SKS M8x20 | |
0 | 2 | pasador elástico | SPS 6x60 | |
0 | 1 | Anillos de retención para el eje | SR A20x1.2/bl | |
0 | 2 | Anillos de retención para el tipo AV | SR AV25x1.2/vz | |
0 | 1 | Anillos de retención para agujeros | SR J26x1.2/A2 | |
0 | 2 | Spiral-Spannstift | SSPS 8x26 | |
0 | 4 | Spiralspannstift | SSPS 8x32 | |

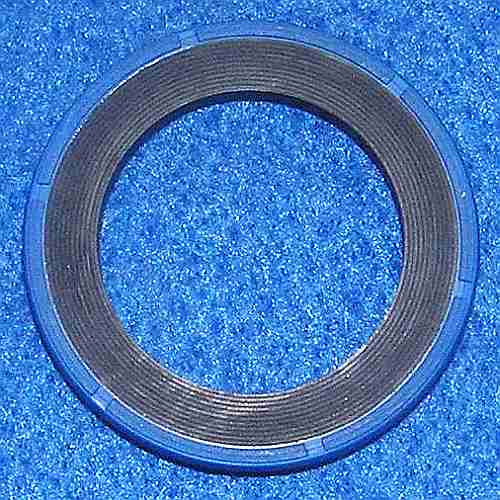

0 | 1 | TESCO 300 | TESCO 300 | |
0 | 2 | Verschlußschraube DIN906 | VSS M20x1.5 | |
0 | 1 | Verschlußschraube DIN908 | VSS M36x1.5 | |

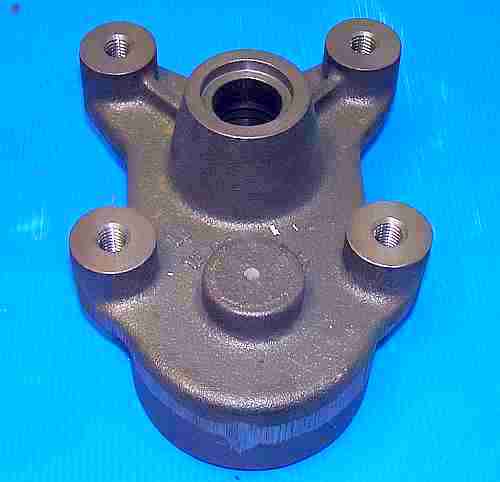

1 | 1 | Gehäusedeckel | 1E.00.001.1 | |
1 | 1 | Ölfilter | 1E.00.022.4 | |
1 | 1 | Spindel | 1E.00.027.3 | |
1 | 1 | Anlaufring | 1E.00.030.4 | |

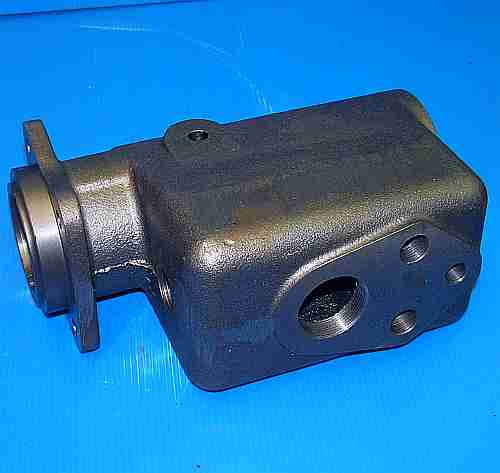

2 | 1 | Pumpengehäuse | 1E.00.002.1 | |

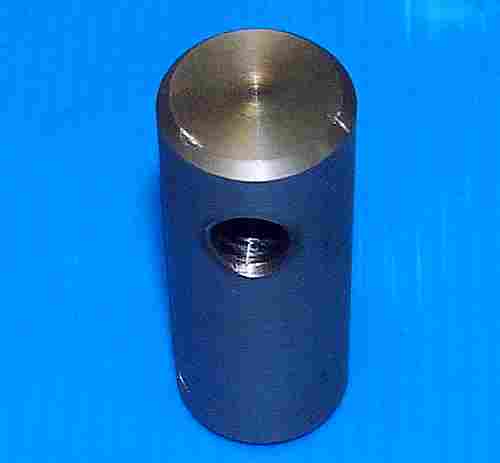

2 | 1 | Bolzen | 1E.00.028.4 | |

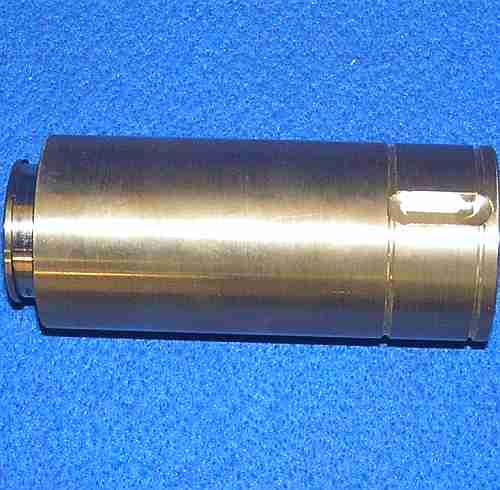

3 | 1 | Kolben | 1E.00.018.3 | |
3 | 1 | Rohr | 1E.00.029.3 | |

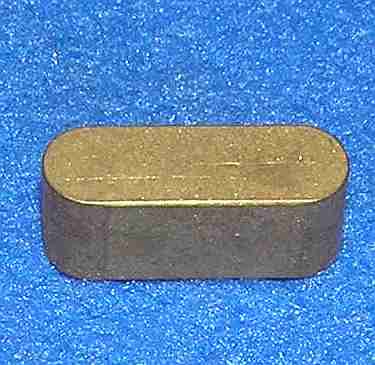

4 | 2 | Passfeder | 1E.00.019.4 | |

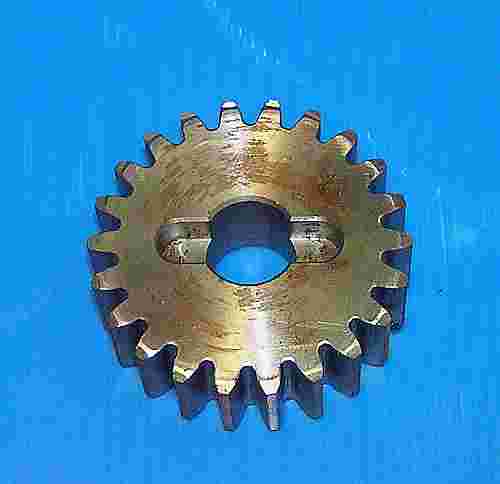

5 | 1 | Zahnrad | 1E.00.004.3 | |

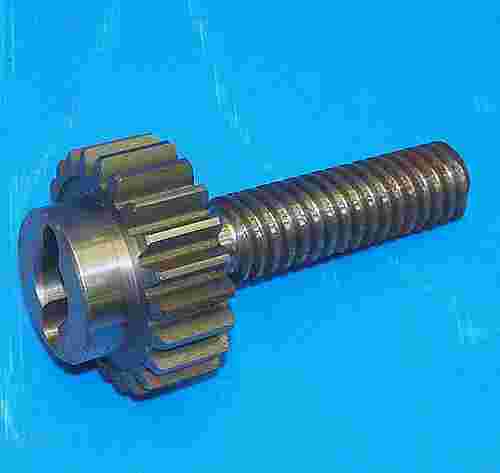

6 | 1 | Gew.-Spindel m.Zahnrad | 1E.00.005.3 | |

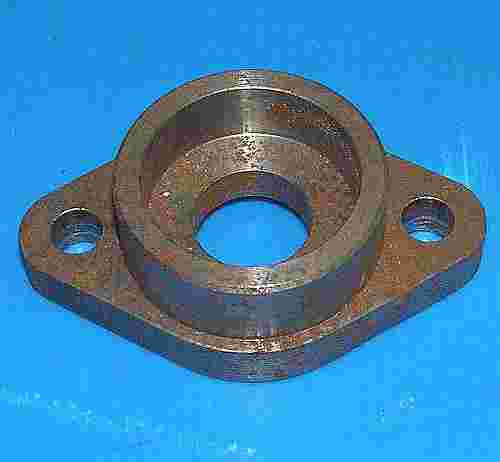

7 | 1 | Flansch | 1E.00.016.4 | |

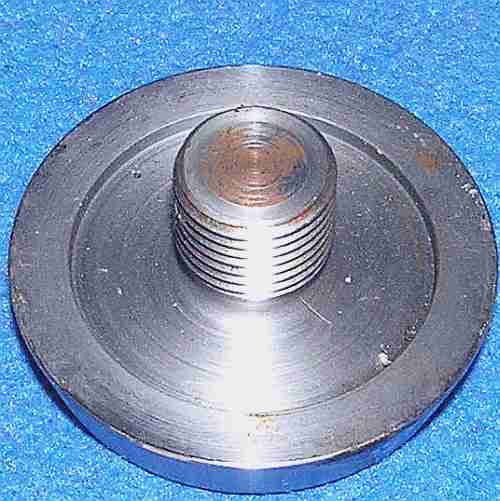

9 | 1 | Verschraubung | 1E.00.007.4 | |

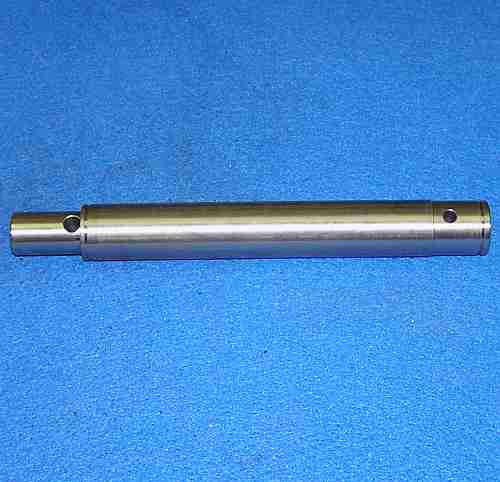

10 | 1 | Welle | 1E.00.008.3 | |

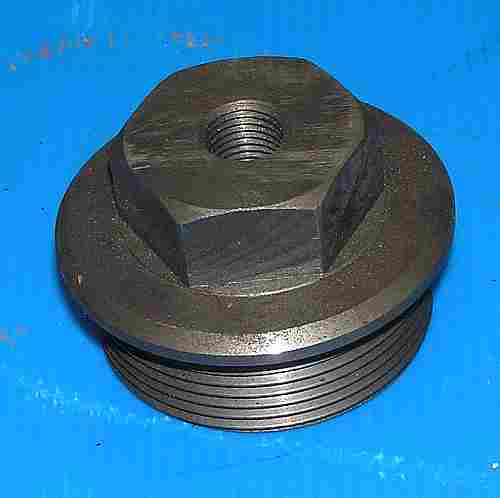

11 | 1 | Gelenkwelle | 1E.00.009.3 | |

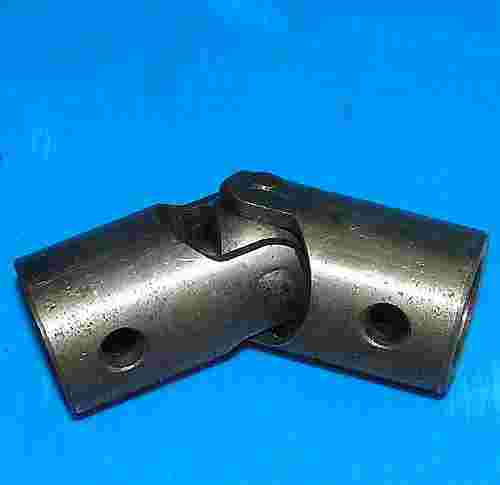

12 | 1 | Wellengelenk | 1E.00.023.4 | |

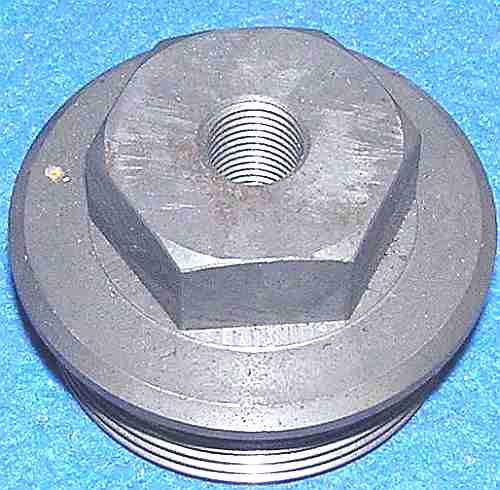

14 | 1 | Deckel | 1E.00.015.4 | |
32 | 1 | Halterohr | 1E.00.024.4 | |
33 | 1 | Gittermantel | 1E.00.025.4 | |
34 | 1 | Gitterdeckel | 1E.00.026.4 |
