WC-Anzeigeeinheit u.E-Zubehör
GT 1.5.00
Klik na broj nacrta pokazuje informaciju za rezervni dio
| Pozicija | Kolicina | Naziv | Broj nacrta |
|
|---|---|---|---|---|
| 0 | 19 | Oxid-Widerstand | 1,8 KOhm | |
| 0 | 2 | Widerstand | 10 KOhm | |
| 0 | 1 | Oxid-Widerstand | 100 KOhm | |
| 0 | 1 | Stiftleiste | 17-16806 D | |
| 0 | 1 | Befestigungswinkel | 17-16816 K | |
| 0 | 1 | Steckergehäuse | 17-38497 D | |
| 0 | 1 | Buchsengehäuse | 17-38502 H | |
| 0 | 2 | Kabelgehäuse | 17-51102 K | |
| 0 | 21 | Stiftkontakt | 17-57735 D | |
| 0 | 21 | Buchsenkontakt | 17-57736 L | |
| 0 | 1 | Stiftleiste | 19-92791 H | |
| 0 | 12 | Diode | 1A RM10 | |
| 0 | 2 | S-Relais | 1XU 12V | |
| 0 | 2 | Oxid-Widerstand | 220 Ohm | |
| 0 | 2 | Schrumpfschlauch | 254-25779 A | |
| 0 | 2 | Schrumpfschlauch | 254-25780 B | |
| 0 | 2 | Widerstandnetzwerk | 8x1 KOhm | |
| 0 | 2 | Timer | CA 555 | |
| 0 | 4 | Quad 2 I/P NAND | CD-4011 B | |
| 0 | 2 | Tantal-Elko-Tropfenform | ETPW3 | |
| 0 | 8 | Faston-Stecker | F 48 G | |

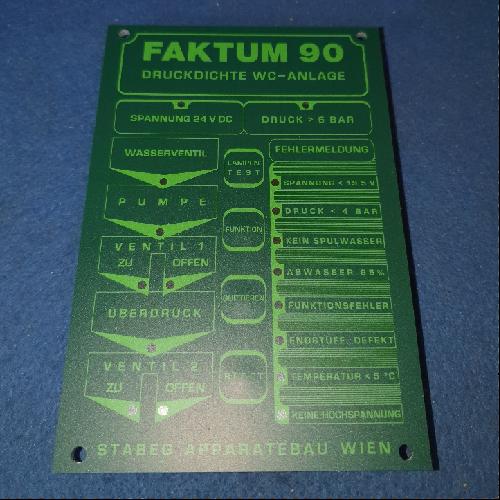

| 0 | 1 | Anzeigetafel | GT 1.5.01.01 |  |
| 0 | 1 | Leiterplatte | GT 1.5.01.02 | |
| 0 | 4 | Anstandsrolle | GT 1.5.01.04 | |
| 0 | 2 | Verriegelungsschraube | GT 1.5.01.05 | |
| 0 | 1 | "WC-Unbenützbar"-Anzeige | GT 1.5.02.00 | |
| 0 | 2 | Leiterplatte | GT 1.5.03.06 | |
| 0 | 2 | Leuchttaste | GT 1.5.03.11 |  |
| 0 | 2 | Schutzfrontring | GT 1.5.03.13 |  |
| 0 | 2 | Druckhaube | GT 1.5.03.14 |  |
| 0 | 2 | Fernmeldelampe | GT 1.5.03.15 | |
| 0 | 1 | Elektrischer Türöffner | GT 1.5.04.00 |  |
| 0 | 1 | Otoelektronische Sonde | GT 1.5.05.00 | |
| 0 | 9 | Leuchtdiode Ø5 gelb | Leucht gelb | |
| 0 | 8 | Leuchtdiode Ø5 rot | Leucht rot | |
| 0 | 1 | kabel | LIYY 24x0.38/33 | |
| 0 | 4 | Kondensator | MKT1813/0,47 | |
| 0 | 2 | Kondensator | NKS2/0,01 | |
| 0 | 2 | Kondensator | NKS2/0,1 | |
| 0 | 6 | disk | SCH A3.2 | |
| 0 | 2 | Sechskantmutter M2,5 | SKM M2.5 | |
| 0 | 8 | Sechskantmutter DIN 934 | SKM M3 | |
| 0 | 2 | Spannungsregler | TL 783 | |
| 0 | 2 | Isolierbuchse | TO-220 |  |
| 0 | 2 | cilindrični šaraf | ZSR M2.5x12 | |
| 4 | 1 | Abdeckung | GT 1.5.01.03 |  |
| 5 | 4 | Befestigungsmutter | GT 1.5.01.07 |  |
| 7 | 2 | Anzeigepl.m.Gewindestift | GT 1.5.07.09 |
