Popis rezervni dijelova za: kontrolni ventil UTB 114/4020 Lista standarda: N 003 035 za izradu STABEG i Oerlikon aparata

STABEG Apparatebau GmbH - Reinlgasse 5-9 - 1140 Bec Austrija - Tel.: +43 +1 982 26 28 - Fax.: +43 +1 982 61 66

- Upit -

Rezervni dio za: kontrolni ventil

UTB 114/4020

N 003 035

- rezervni dio ili aparat -

Klik na broj nacrta pokazuje informaciju za rezervni dio

Pozicija	Kolicina	Naziv	Broj nacrta
0	1	R-Kabelschelle	1908
0	10	Schrumpfschlauch	ATF 24
0	10	Schrumpfschlauch	ATF 48
0	3	Blechschraube	B 2.9x6.5/A2
0	2	Nadelrolle	B 3x13.8
0	2	Federscheibe	FS A 2.3
0	2	Federscheibe	FS A2.5
0	1	Federscheibe A2	FS A3.5/A2
0	1	Gummiflachprofil	Gummi 202
0	2	Gummiflachprofil	Gummi 70
0	2	cilindrični šaraf	INS M5x30/A2 DIN 912
0	2	Kugel	Kugel 2
0	2	Kugel INOX Ø5	Kugel Ø 5
0	3	Kugel DIN 5401	Kugel ø4
0	2	Linsenniet	LN 2x4
0	2	O-Ring	OR
0	1	O-Ring	OR
0	4	O-Ring	OR
0	14	O-Ring	OR
0	5	O-Ring	OR
0	3	O-Ring	OR
0	12	O-Ring	OR
0	4	O-Ring	OR
0	7	O-Ring SH50	OR
0	1	O-Ring	OR
0	2	O-Ring	OR
0	6	O-Ring	OR
0	2	O-Ring	OR
0	1	O-Ring	OR
0	16	O-Ring	OR
0	1	O-Ring	OR
0	3	O-Ring	OR
0	2	O-Ring	OR
0	34	O-Ring	OR
0	1	O-Ring	OR
0	2	Scheibe aus Messing 4.3	SCH 4.3
0	4	disk	SCH 4.3/12/A2
0	1	Sechskantmutter A2	SKM M3.5/A2
0	4	Sechskantmutter A2	SKM M3/A2
0	1	Sechskantmutter A2	SKM M6/A2
0	1	Sechskantmutter M6	SKM M6/DIN 985
0	12	Sechskantschraube	SKS M4x10/A2
0	4	Sechskantschraube A2	SKS M5x12/A2
0	4	Sechskantschraube	SKS M5x55/A2
0	2	Sechskantschraube A2	SKS M6x16/A2
0	2	Sechskantschraube A2	SKS M6x40/A2
0	2	Sechskantschraube A2	SKS M6x55/A2
0	4	Sechskantschraube A2	SKS M6x70/A2
0	4	Sechskantschraube	SKS M8x100/A2
0	1	Spannstift	SPS 2.5x26
0	2	Spannstift	SPS 2x5
0	1	Spannstift	SPS 3x10
0	13	Spannstift	SPS 3x6
0	1	Spannstift	SPS 4x12
0	4	Spannscheibe	SPS 5.3/9.2/A2
0	11	Spannscheibe A2	SPSCH 3.2/5.7/A
0	29	Spannscheibe A2	SPSCH 4.3/7.2/A
0	4	Spannscheibe A2	SPSCH 6.4/10.2
0	1	Sicherungsring	SR J22x1/A2
0	2	Senkschraube	SS M6x20/A2
0	1	Sicherungsscheibe	SSC 1.9x0.5/A2
0	1	Sicherungsscheibe	SSC 2.3x0.6/A2
0	2	Sicherungsscheibe 3.2	SSC 3.2
0	1	Gehäuse	ST 010 106
0	1	Gehäuse	ST 010 107
0	1	Gehäuse	ST 200 841
0	2	Stützring	ST 302 171/H
0	1	Führungsring	ST 302 619
0	1	Zwischenstück	ST 302 620/H
0	1	Deckel verzinkt	ST 303 358
0	5	Glissa-Lager	ST 401 665
0	5	Glissa-Lager	ST 404 763
0	2	Abstützringhalter	ST 405 542
0	4	Drosselschraube	ST 405 615
0	1	Distanzscheibe	ST 405 838
0	1	Verriegelungsstössel	ST 406 527
0	1	Deckel	ST 406 568/H
0	1	Drosselschraube	ST 406 624/H
0	3	Druckteller	ST 406 699
0	3	Füllring	ST 406 700
0	2	Füllring	ST 406 701
0	1	Rolle	ST 407 045/H
0	1	Stössel	ST 407 232/H
0	2	Deckel	ST 407 444/H
0	1	Drosselschraube	ST 407 447
0	7	Drosselschraube	ST 407 899/H
0	1	Hülse	ST 409 315/H
0	1	Führung	ST 409 319/H
0	1	Kabelbaum	ST 409 588
0	1	Schraube	ST 411 595
0	2	Feder	ST 411 876
0	1	Schraube	ST 412 508
0	2	Tellerfeder	TF A 25
0	1	Wellendichtring IN	W 4083 082
0	1	Wellendichtring	W 4083 485
0	5	Spule 24 Volt	WB 300 463
0	1	Leiterplatte FP 1.	WB 303 482
0	3	Feder	WB 400 052
0	1	Druckfeder	WB 400 069
0	5	klin	WB 400 327
0	37	klin	WB 400 329
0	5	Ventilsitzgummi	WB 400 401
0	2	Feder	WB 400 530
0	1	Druckfeder	WB 400 666
0	1	Ventilsitzgummi	WB 400 670
0	2	Nutring	WB 400 713 A
0	1	Drosselschraube	WB 400 889/1.1
0	3	Druckfeder	WB 400 987
0	6	Druckfeder	WB 401 683
0	1	Drosselschraube	WB 401 687
0	2	Nylonfilter	WB 401 990
0	3	Druckfeder	WB 402 065
0	1	Druckfeder	WB 403 047
0	1	Druckfeder	WB 403 156
0	1	Bellofram Rollmembr.	WB 404 367
0	1	Nylonfilter	WB 404 687
0	3	Ventilsitzgummi	WB 404 972
0	2	Membrane	WB 405 306
0	1	Membrane	WB 405 307
0	8	Membrane	WB 405 316
0	2	Membrane	WB 405 317
0	1	Flach-Membrane	WB 405 469
0	3	Federteller	WB 405 485/H
0	3	Ventilstössel	WB 405 486
0	2	Flachmembrane	WB 405 561
0	3	Flach-Membrane	WB 405 564
0	2	Stützring	WB 405 583
0	3	Mikroschalter	WB 405 602
0	5	Ventilsitz oben	WB 405 782/H
0	10	Kontaktniet	WB 405 807
0	2	Scheibe	WB 405 834/H
0	2	Scheibe	WB 405 835/H
0	3	Nylon-Filter	WB 405 903
0	1	Stössel	WB 406 080
0	3	Stössel	WB 406 081 i
0	2	Flachmembrane	WB 406 511
0	2	Rohr	WB 406 597/H
0	3	Flach-Membran	WB 406 697
0	2	Flach-Membrane	WB 406 698
0	1	Druckfeder	WB 407 427
0	3	Druckfeder	WB 407 431
0	1	Schlitten	WB 407 446
0	2	Distanzring	WB 407 454
0	1	Kipphebel	WB 407 467
0	1	Waagebalken	WB 407 474/H
0	3	Spiralfeder	WB 407 517
0	1	Mikroschalter	WB 407 540-K5
0	12	Büchse	WB 407 614/H
0	1	Flachmembrane	WB 407 656
0	1	Stössel	WB 407 765
0	1	Membranhalter	WB 408 029/H
0	2	Ventilstössel	WB 408 056/H
0	2	Flachmembrane	WB 408 058
0	4	Feder	WB 408 955
0	5	Druckfeder	WB 409 278
0	1	Stange	WB 409 415
0	2	disk	WB 409 680
0	2	Flach-Membrane	WB 409 733
0	2	Feldplattendifferenz	WB 409 746
0	1	Schild	WB 409 760
0	1	Feder	WB 409 829
0	1	Stössel	WB 409 832
0	10	Kontakt	WB 409 911
0	2	Büchse zu Steckverbindung	WB 409 936/H
0	2	Feder	WB 410 334
0	1	Ventilsitzgummi	WB 410 801
0	10	Feder	WB 411 549
0	1	Druckfeder	WB 413 178
0	10	Buchse	WB 414 340
0	1	Scheibe	WB 414 434
0	2	klin	ZS 4h8x8
0	2	cilindrični šaraf	ZSR M2.5x16/A2
0	1	cilindrični šaraf	ZSR M3.5x25/A2
0	2	cilindrični šaraf	ZSR M3x20/A2
0	2	Zylinderschraube	ZSR M3x25/A2 DIN 84
0	2	cilindrični šaraf	ZSR M3x35/A2
0	7	cilindrični šaraf	ZSR M3x8/A2
0	2	Zylinderschraube	ZSR M4x12/A2
0	5	cilindrični šaraf	ZSR M4x16/A2
0	4	cilindrični šaraf	ZSR M4x20/A2
0	4	cilindrični šaraf	ZSR M4x8/A2
0	8	cilindrični šaraf	ZSR M6x45/A2
3	1	Gehäuse	ST 100 506
4	1	Gehäuse	ST 200 840
6	1	Führungsring	ST 302 167
6	5	Ventilstössel	WB 401 673
7	1	Ventilstössel	WB 404 181
8	5	Magnethülse	ST 302 218
9	5	Joch	ST 302 219
10	1	Gehäuse	ST 302 298
10	1	Druckteller	WB 405 581
11	2	Ventilsitz	ST 302 303
11	1	Abstützring	WB 405 582
12	1	Deckel	ST 302 617
13	1	Gehäuse	ST 302 618
13	1	Venturi-Düse	WB 405 660
14	1	Positionsstift	WB 405 661
15	1	Positionsstift	WB 405 662
16	1	Blech	ST 303 361
17	1	Stössel	ST 303 530
17	1	Ventilsitz-Unten	WB 405 788
18	1	Führungsring	ST 304 789
19	3	Oberteil	ST 305 098
20	1	Oberteil	ST 305 099
20	1	Federteller	WB 406 531
21	1	Oberteil	ST 305 100
22	2	Ventilsitz	ST 400 097
22	1	Rolle	WB 407 047
23	2	Stössel	WB 407 433
24	1	Abstützring	ST 405 576
24	1	Federteller	WB 407 441
25	1	Stützring	ST 405 594
25	1	Regulierschraube	WB 407 442
26	2	Federteller	ST 405 645
26	1	Regulierschraube	WB 407 443
27	1	Kolben	WB 407 445
28	5	Anker	ST 406 082
29	1	Druckteller	ST 406 501
29	1	Bolzen	WB 407 450
30	1	Membranhalter	ST 406 509
31	1	Deckel	ST 406 524
31	1	Bolzen	WB 407 456
32	1	Abstützringhalter	ST 406 525
32	1	Stössel	WB 407 457
33	1	Drucktellerhalter	WB 407 461
34	1	Deckel	ST 406 532
34	1	Drucktellerhalter	WB 407 462
35	1	Führung	ST 406 533
35	1	Anschlagbüchse	WB 407 463
36	1	Abstützring	ST 406 539
36	1	Gelenkstück	WB 407 464
37	1	Druckteller	ST 406 540
38	1	Abstützring	ST 406 541
39	1	Hülse	ST 406 556
39	1	Stützring	WB 407 477
40	1	Stössel	WB 407 478
41	1	Druckteller	ST 406 585
43	1	Winkel	ST 406 678
45	1	Rolle	ST 407 046
45	2	Bolzen	WB 408 057
46	2	Federteller	WB 408 660
47	1	Abstützring	ST 407 430
47	10	Büchse	WB 408 712
48	2	Federführung	ST 407 432
48	1	Ventilsitz unten	WB 409 282
49	2	Abstützring	ST 407 435
49	1	Stössel	WB 409 287
50	1	Druckteller	WB 409 292
51	1	Stössel	WB 409 293
52	1	Zwischenring	ST 407 451
52	2	Spezialschraube	WB 409 300
53	1	Profil	WB 409 396
54	1	Abstützring	ST 407 476
54	10	Kontakt	WB 409 406
55	1	Zwischenscheibe	ST 407 479
55	10	Kontakt	WB 409 414
56	1	Zwischenring	ST 407 489
57	1	Winkel	ST 407 862
57	2	Stössel	WB 409 430
58	2	Ring	WB 409 432
59	1	Abstützring	ST 408 067
59	2	Ring	WB 409 671
60	1	Abstützring	ST 408 200
61	1	Ventilsitz oben	ST 409 281
61	1	Zwischenstück	WB 409 833
62	1	Bolzen	ST 409 289
63	2	Ring	ST 409 291
63	2	Führung	WB 410 684
64	1	Druckteller	ST 409 294
64	2	Führung	WB 410 685
65	1	Ring	ST 409 302
65	1	Druckteller	WB 410 708
66	1	Ring	ST 409 303
66	1	Druckteller	WB 410 710
67	2	Ring	WB 411 593
68	1	Gehäuse	ST 409 316
68	2	Federteller	WB 411 594
69	1	Stössel	ST 409 317
69	1	Stössel	WB 411 599
70	1	Ring	ST 409 318
70	1	Ventilstössel	WB 414 795

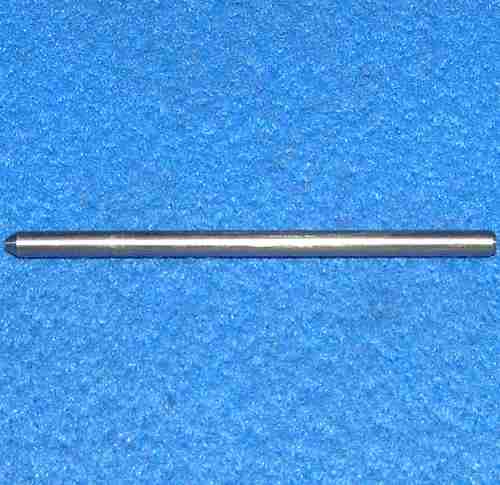

71	1	Stange	WB 411 979
72	1	Profil	ST 409 397
72	1	Bolzen	WB 407 455
73	1	Ring	ST 409 307
73	1	Profil	ST 409 398
74	1	Anschlag	ST 408 068
74	1	Deckel	ST 409 416
75	2	Ring	ST 409 436

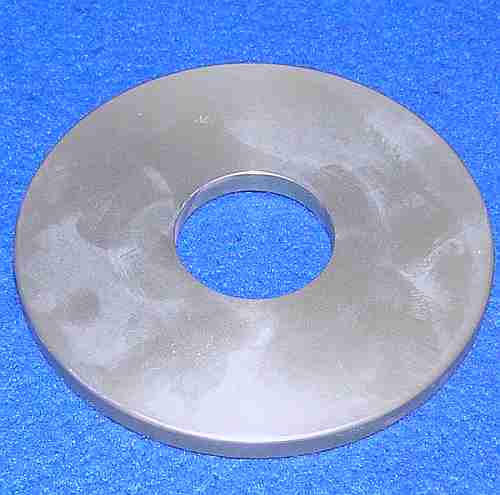

75	1	Druckteller	ST 409 791
76	2	Hülse	ST 409 520
76	1	Ventilsitz	ST 414 899
77	1	Profil	ST 409 598
78	4	Büchse	ST 409 691
79	1	Profil	ST 409 706
80	1	Druckteller	ST 409 825
81	1	Zwischenstück	ST 410 048
82	1	Ring	ST 410 049
83	1	Deckel	ST 410 690
84	1	Druckteller	ST 410 706
85	1	Ring	ST 410 707
86	1	Ring	ST 410 709
87	1	Ring	ST 410 711
88	1	Scheibe	ST 411 568
89	2	Führungsbüchse	ST 411 592
91	1	Stössel	ST 411 598
92	1	Druckteller	ST 411 600
93	1	Distanzring	ST 411 966
94	1	Zwischenstück	ST 412 434
95	1	Distanzring	ST 412 451
96	1	Schraube	ST 412 498
106	1	Gehäuse	WB 201 295
108	2	Zwischenring	WB 302 624
109	1	Führungsring	WB 302 625
