Bremszylinder
I 70191/704L
Klick auf die Zeichnungsnummer zeigt Informationen zum Ersatzteil
| Pos. | Anzahl | Benennung | Zeichnungsnummer |
|
|---|---|---|---|---|
| 0 | 1 | Gewindeschutzpf.G1/2 | 10 196 |  |
| 0 | 1 | Wellendichtring | 3B 25 145/21 | |
| 0 | 1 | Manschette | 3B 38 079 | |
| 0 | 1 | Einstellring | 3B 43 642 |  |
| 0 | 1 | Federteller | 3B 43 645 | |
| 0 | 1 | Faltenbalg | 3B 65 580/12 | |
| 0 | 1 | Sperrkantring | 466031 | |
| 0 | 1 | Druckfeder | 4A 63 570 | |
| 0 | 1 | Axialnadellager | 4B 23 166 |  |
| 0 | 7 | Federscheibe | 4B 26 669 |  |
| 0 | 1 | O-Ring | 4B 30 779 | |
| 0 | 1 | Hakenspringring | 4B 36 963 |  |
| 0 | 1 | Scheibe | 4B 43 640 |  |
| 0 | 1 | Kugelhalter | 4B 43 736/1 |  |
| 0 | 1 | Druckfeder | 4B 52 714 | |
| 0 | 1 | Scheibe | 4B 53 267/A | |
| 0 | 1 | Verschlußschraube UC | 4B 57 488 |  |
| 0 | 1 | Lasche | 4B 61 381 |  |
| 0 | 1 | Zylinderschraube | 4B 65 557/2 | |
| 0 | 1 | Druckfeder | 4B 65 582/17 | |
| 0 | 1 | Lochschraube | 4B 66 529-5/H |  |
| 0 | 1 | Schutzkappe | 4B 75 404 |  |
| 0 | 1 | Spindel | 4B 87 055/1 | |
| 0 | 1 | Typenschild | E 100 070 |  |
| 0 | 1 | Schlauchschelle | SGL 100-120 |  |
| 0 | 1 | Schlauchschelle | SGL 260-280 | |
| 0 | 1 | Schlauchschelle | SGL 70-90 |  |
| 0 | 1 | Sechskantschr. DIN 933 | SKS M8x16 |  |
| 0 | 2 | Sprengring SP 35 | SPR SP 35 | |
| 0 | 1 | Spannstift | SPS 5x26 | |
| 0 | 1 | Spannstift | SPS 8x26 | |
| 0 | 1 | Sicherungsscheibe | SSC VS6 | |
| 1 | 1 | Deckel 10 | 1B 92 524/1 | |
| 1 | 2 | Konsole | 3B 87 065 | |
| 1 | 1 | Joch - Vormo | 3B 92 523 | |
| 1 | 1 | Stutzen | 4B 39 195 | |
| 2 | 1 | Bremszylinder Vm+Mo | 1B 92 525 | |
| 3 | 4 | Buchse | 466470 | |
| 4 | 1 | Joch | 2B 92 522 | |
| 5 | 1 | Kolben 10" | 4B 87 070/3 | |
| 6 | 1 | Kolben 10 UP | 3B 87 070 | |
| 7 | 1 | Kolbenrohr | 2C 59 503/28 | |
| 8 | 1 | Zylinder 10 | 3B 65 610/1411 | |
| 9 | 1 | Zylinder 10 | 4B 65 610/1412 | |
| 10 | 1 | Zylinder 10 | 2B 65 610/141 | |
| 12 | 1 | Spindel kompl. | 4B 87 056 | |
| 13 | 1 | Buchse | 4B 44 268/8 | |
| 14 | 1 | Zahnscheibe | 4B 85 882 | |
| 25 | 1 | Mutter UC | 4B 34 379 |  |
| 26 | 1 | Führung UP | 3B 34 386/1 | |
| 28 | 2 | Stellring | 4B 43 636 |  |

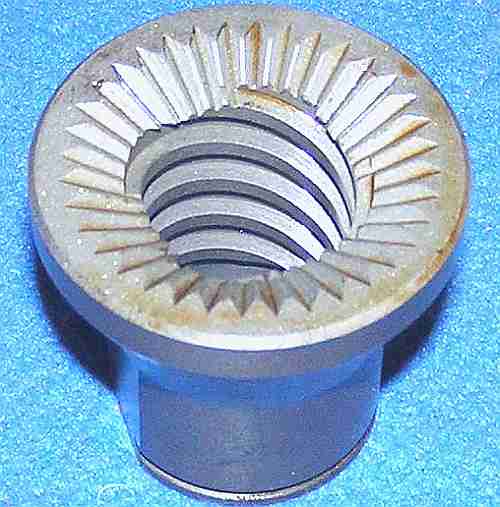

| 33 | 1 | Druckmutter | 3B 48 299/7 |  |
| 34 | 1 | Gleitstein | 4B 49 611 |  |
| 37 | 1 | Ring UD UX | 4B 53 476 |  |
| 38 | 1 | Kupplungshülse | 4B 53 888/1 | |
| 41 | 1 | Riegeldraht | 4B 61 190/4 |  |
| 48 | 1 | Spannmutter | 4B 85 883/1 |
