Druckübersetzer-Variante 015 ALR 130 Normblatt: N 005 009

Der Druckübersetzer Typ ALR 130 findet in Güter- und Personenwagen zur Regulierung der Bremszylinderdrücke Verwendung. Es wird durch Steuerventile der Typenreihe ESG oder EST vorgesteuert und ist zweistufig konzipiert, wobei die Druckstufen-Umsteuerung durch einen Hebel von Hand erfolgt. Auf diese Weise ermöglicht das Gerät die Einstellungen "R-RIC" oder "leer-beladen", umstellbar im Stillstand. Die eingebaute Ansprungsteuerung gewährleistet eine sichere Bremswirkung auch bei kleinen Bremszylinderdrücken. Das Verhältnis der beiden Druckstufen zueinander kann durch Auswechseln von Drucktellern auf einfache Weise den Erfordernissen angepasst werden. Das Gerät eignet sich zum Anbau an den Steuerventilträger SVT oder an den separaten Träger ALR 001. Sämtliche Rohrleitungen bleiben permanent mit dem Träger verbunden und das Gerät selbst kann durch Lösen von zwei Befestigungsschrauben leicht ausgewecheselt werden.

Jetzt neu: Sofort-Austausch-Service!

Folgende Geräte können von uns aufgearbeitet, und bei Bedarf selbstverständlich auch neu gefertigt werden:

Führerbremsventile:

• Führerbremsventil OERLIKON Type FD
• Führerbremsventil OERLIKON Type FV 3 mit allen Untergruppen
• Führerbremsventil OERLIKON Type FV 4 mit allen Untergruppen
• Führerbremsventil OERLIKON Type FV 4a mit allen Untergruppen
• Führerbremsventil OERLIKON Type FVE 700

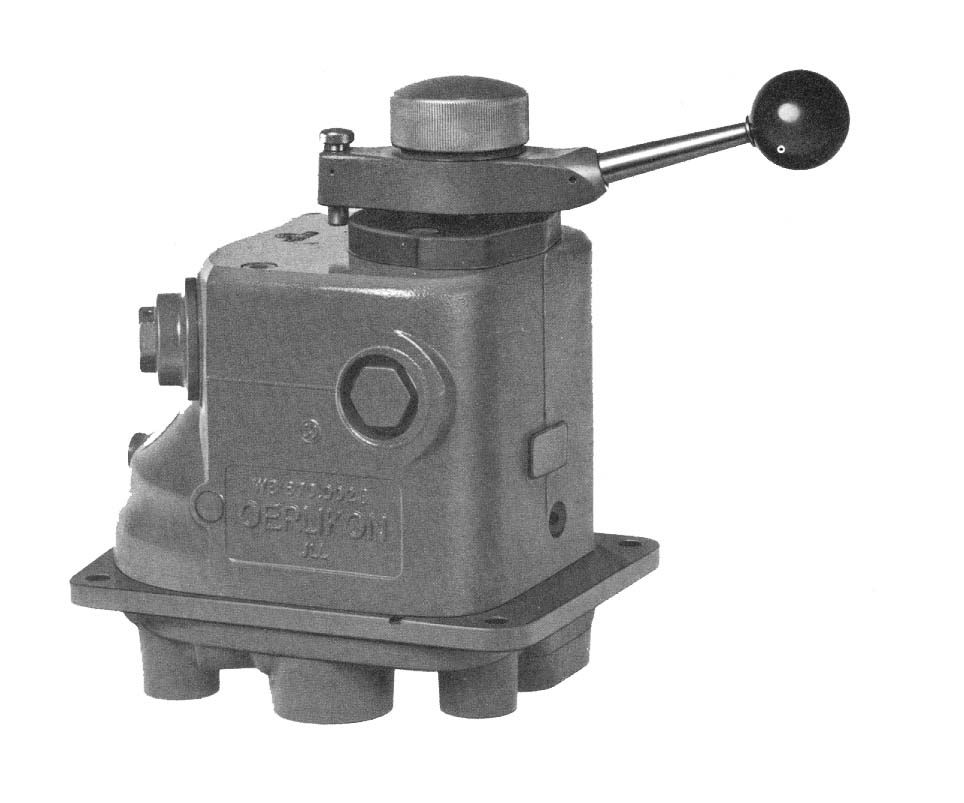

Führerbremsventil Oerlikon FV4a

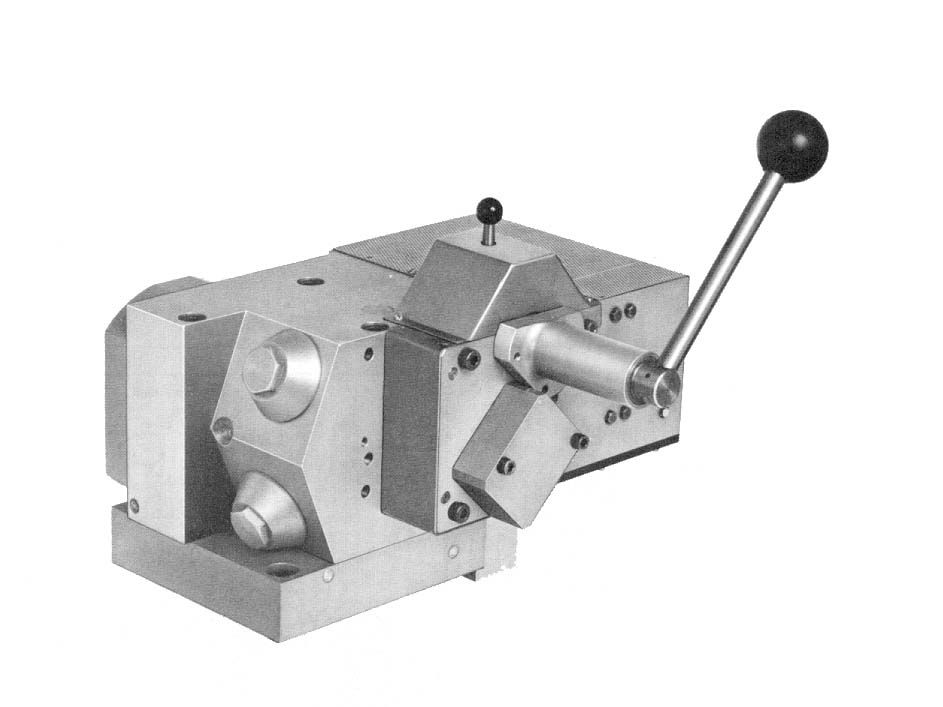

Führerbremsventil Oerlikon FVE700

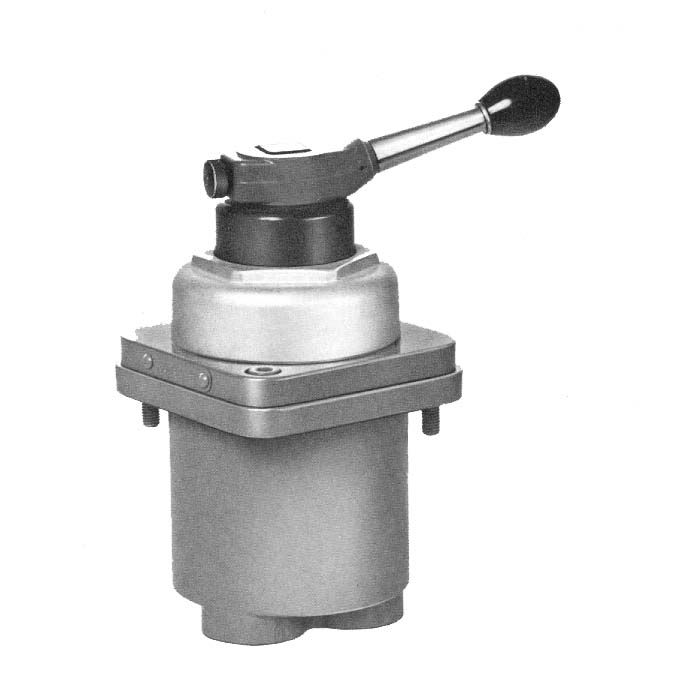

Führerbremsventil Oerlikon FD

Steuerventile:

• Lokomotiv-Steuerventil OERLIKON Type LSt 1
• Steuerventil OERLIKON Type ESt 3 mit allen Untergruppen
• Steuerventil OERLIKON Type ESt 4 mit allen Untergruppen
• Steuerventil OERLIKON Type ESG mit allen Untergruppen
• Steuerventil OERLIKON Type UTB

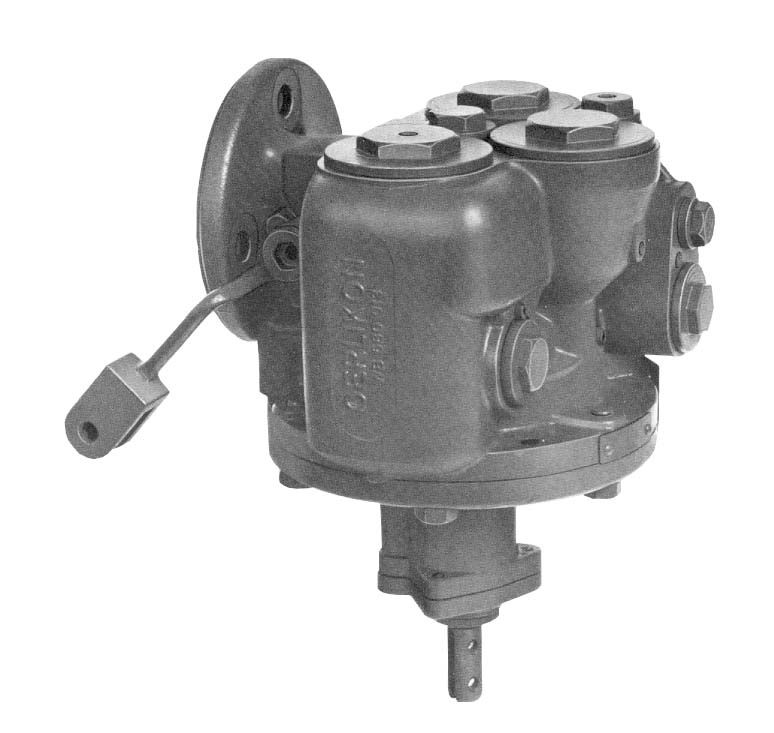

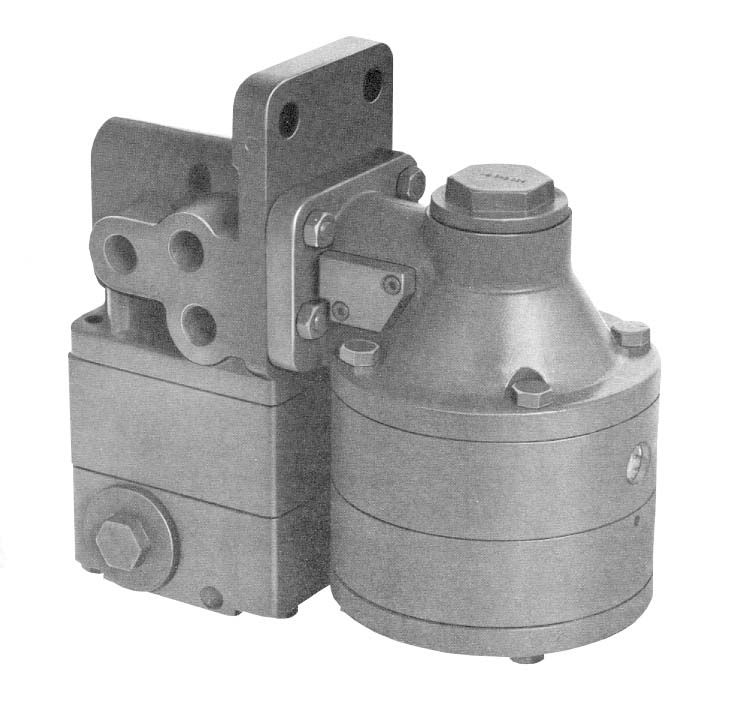

Steuerventil Oerlikon ESt3	Lokomotivsteuerventil Oerlikon LSt1

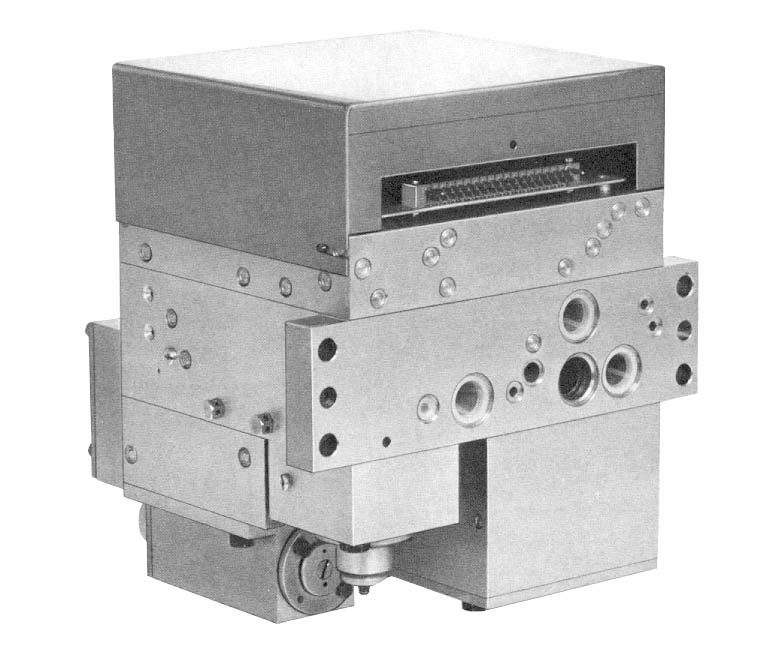

Steuerventil Oerlikon ESt4	Steuerventil Oerlikon UTB

Verschiedene Zusatzgeräte:

• Druckübersetzer OERLIKON Type ALT
• Druckübersetzer OERLIKON Type ALR mit allen Untergruppen

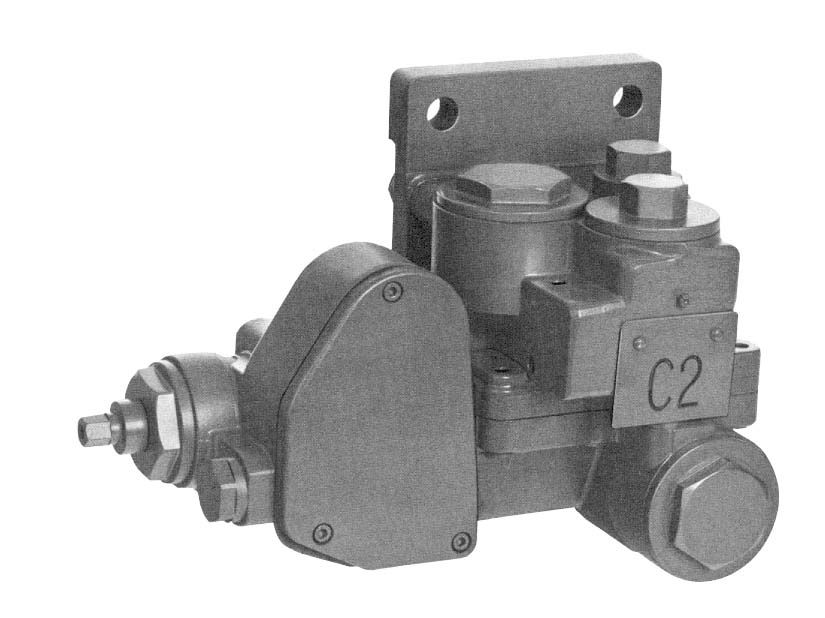

Druckübersetzer Oerlikon ALT

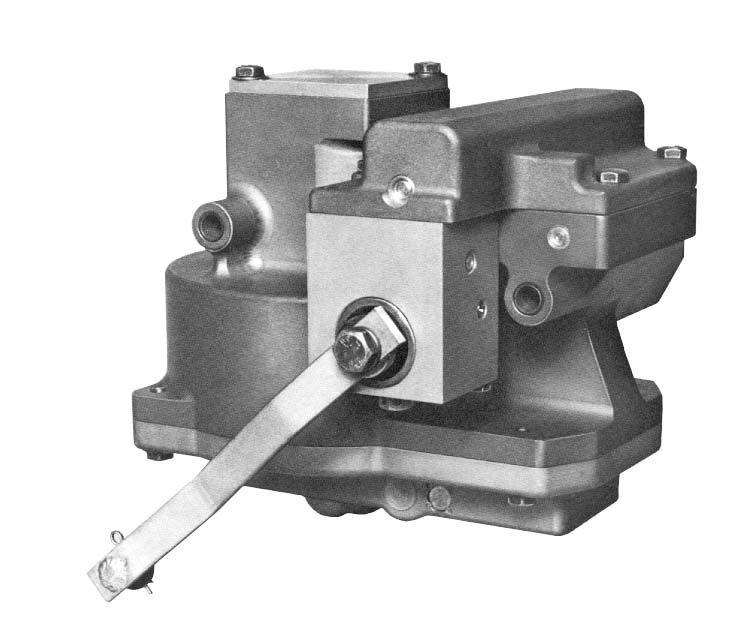

Druckübersetzer Oerlikon ALR

• Druckübersetzer OERLIKON Type D
• Brems-Löseventil OERLIKON Type EPA
• Schnellbremsbeschleuniger OERLIKON Type SB
• Notbremsventil OERLIKON Type NV (STABEG Type NV)
• Notbremszugkasten OERLIKON Type NZ (STABEG Type NZ)
• Achsgeneratoren OERLIKON Type GR und GER
• Messdose (Wiegeventil)OERLIKON Type ALM (STABEG Type ALM)

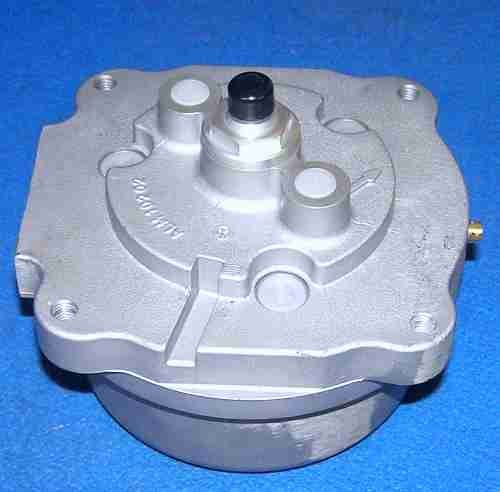

Meßdose Oerlikon ALM
