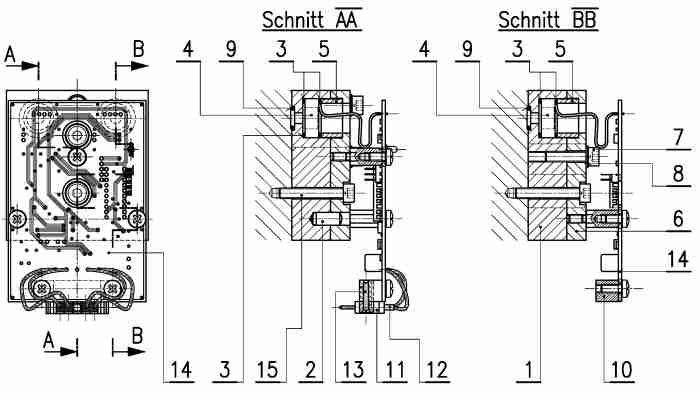

Signalwandler
BEZ 100

- Ersatzteil oder Gerät anfragen -
Klick auf die Zeichnungsnummer zeigt Informationen zum Ersatzteil
| Pos. | Anzahl | Benennung | Zeichnungsnummer |
|
|---|---|---|---|---|

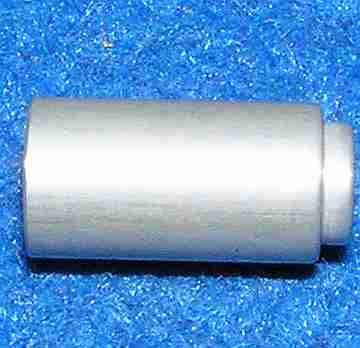

| 0 | 3 | Büchse | BEZ 100-004 | |
| 0 | 5 | Federscheibe | FS A4/A2 | |
| 0 | 2 | Zylinderschraube | ZSR M4x12/84 | |
| 0 | 3 | Zylinderschraube | ZSR M4x25/A2 DIN 84 | |
| 1 | 1 | Gehäuse | BEZ 100-001 | |
| 2 | 1 | Zylinderstift 6m6x14 | ZS 6m6x14 | |
| 3 | 4 | O-Ring | OR | |

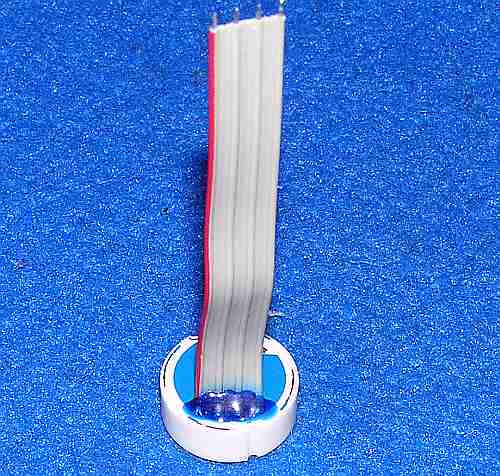

| 4 | 2 | Drucksensor | BEZ 100-005 | |
| 5 | 2 | Hülse | BEZ 100-003 | |
| 6 | 1 | Deckel | BEZ 100-002 | |
| 7 | 3 | Zylinderschraube | ZSR M5x20/912 | |
| 9 | 2 | O-Ring | OR | |

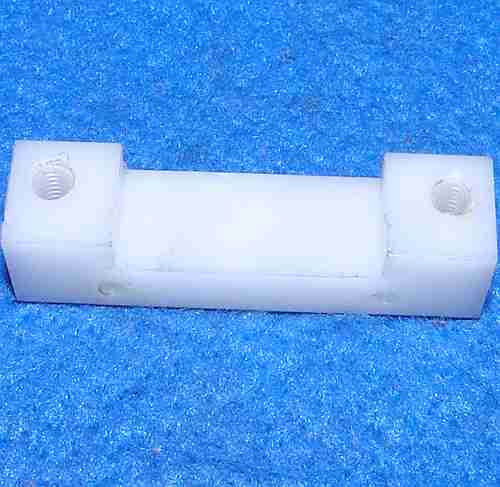

| 10 | 1 | Profil | ST 409 704 | |
| 11 | 1 | Kontaktelement | BEZ 100-006 | |

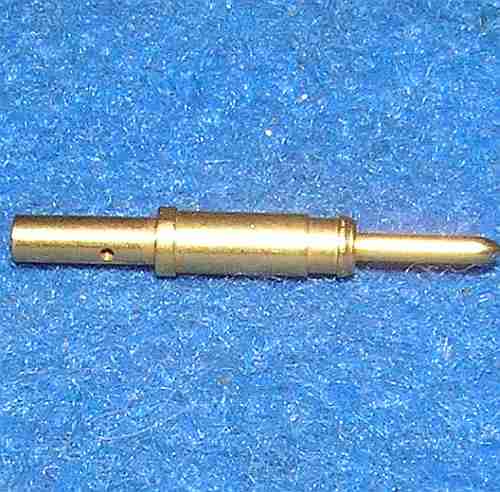

| 12 | 4 | Kontaktstift | BEZ 100-007 | |
| 13 | 2 | Senkschraube | SS M2.5x14/963 | |

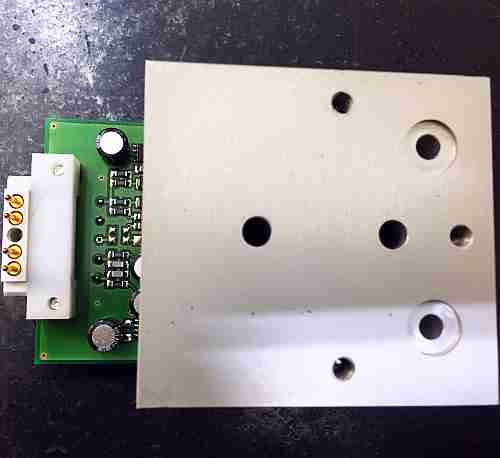

| 14 | 1 | Leiterplatte | FP 400 | |
| 15 | 2 | Zylinderschraube | ZSR M5x30/912 |
