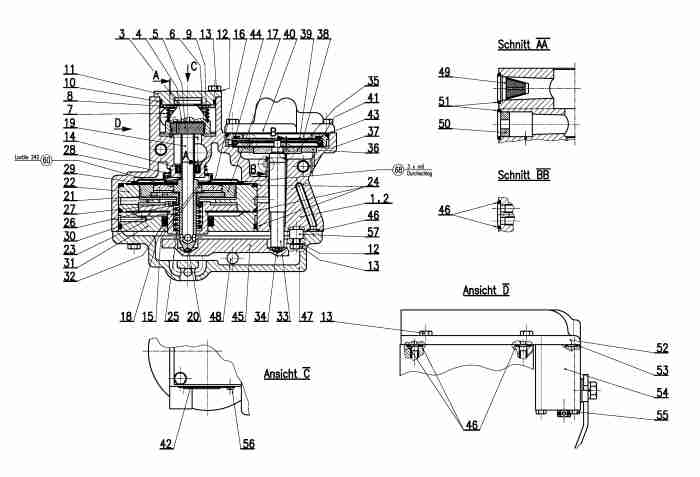

Druckübersetzer-Variante 015
ALR 130
N 005 009
Die eingebaute Ansprungsteuerung gewährleistet eine sichere Bremswirkung auch bei kleinen Bremszylinderdrücken.
Das Verhältnis der beiden Druckstufen zueinander kann durch Auswechseln von Drucktellern auf einfache Weise den Erfordernissen angepasst werden.
Das Gerät eignet sich zum Anbau an den Steuerventilträger SVT oder an den separaten Träger ALR 001.
Sämtliche Rohrleitungen bleiben permanent mit dem Träger verbunden und das Gerät selbst kann durch Lösen von zwei Befestigungsschrauben leicht ausgewecheselt werden.
- Ersatzteil oder Gerät anfragen -
Klick auf die Zeichnungsnummer zeigt Informationen zum Ersatzteil
Pos. | Anzahl | Benennung | Zeichnungsnummer | |
---|---|---|---|---|

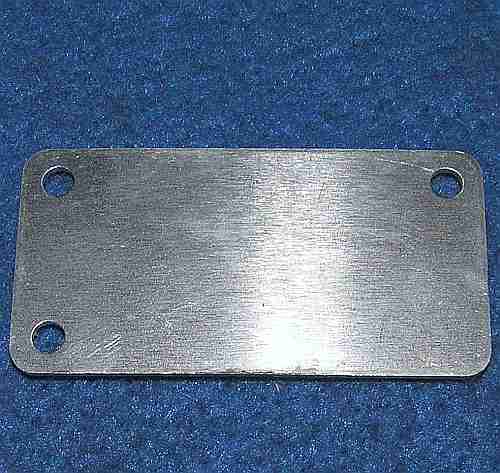

0 | 1 | Schild | E 100.266 | |
0 | 3 | O-Ring | OR | |
0 | 2 | O-Ring | OR | |
0 | 1 | O-Ring | OR | |
0 | 1 | O-Ring | OR | |
0 | 1 | O-Ring | OR | |
0 | 7 | O-Ring | OR | |
0 | 1 | Deckel mit Verrohrung | WB 201 136/K | |
0 | 1 | Umstellventil LBU 102 | WB 303 154-Z | |
0 | 1 | Gehäuse | WB 303 160-U | |
0 | 1 | Ventilstössel | WB 408 027/H | |
0 | 1 | Stössel komplett | WB 408 936-U | |
0 | 1 | Stössel komplett | WB 408 937-U | |
0 | 1 | Gehäuse Vormontage | WB 410 368-U | |
4 | 1 | Spiralfeder | WB 407 424 | |
5 | 1 | Ventilsitzgummi | WB 411 582 | |
7 | 1 | Druckfeder | WB 407 427 | |
8 | 1 | Membranhalter | WB 408 029/H | |
9 | 1 | Membrane | WB 405 307 | |
11 | 1 | Deckel | WB 408 890 | |
12 | 6 | Federscheibe A6 | FS A 6 | |
13 | 10 | 6kt.-Schraube M6x25 | SKS M6x25 | |
14 | 1 | Wellendichtring IN | W 4083 082 | |
15 | 1 | Flach-Membrane | WB 408 881 | |
16 | 1 | Druckteller | E 100 283 | |
17 | 1 | Druckteller | E 100 282 | |
18 | 1 | Blech | WB 414 314 | |
21 | 1 | Büchse | ST 408 904 | |
22 | 1 | Ring | WB 303 172 | |
23 | 1 | Feder | WB 400 850 | |
25 | 1 | Büchse | ST 408 893 | |
26 | 1 | Scheibe | WB 408 892 | |
27 | 1 | Sprengring SB 26 | SPR SB 26 | |
28 | 1 | Feder | WB 415 050 | |
29 | 1 | Scheibe | WB 414 313 A | |
30 | 1 | Flach-Membrane | WB 408 882 | |
31 | 1 | Ring | WB 303 173 | |
32 | 1 | Innenverteilermanschette | W 4077 338 8G | |
35 | 1 | Druckteller | WB 415 836 | |
36 | 1 | Ring | WB 415 835 | |
37 | 1 | Flach-Membrane | WB 408 896 | |
38 | 1 | Druckteller | WB 410 216 | |
39 | 1 | Blech | ST 411 075 | |
40 | 1 | Flach-Membrane | WB 408 038 | |
41 | 1 | Ring | WB 410 217 | |
42 | 1 | Schild-Rohteil | E 100 372 A | |
44 | 1 | Feder | WB 411 077 | |
45 | 1 | Waagebalken | ST 408 898 | |
49 | 1 | Nylon-Filter | WB 405 903 | |
50 | 1 | Ring | WB 410 683 | |
55 | 4 | Sechskantschraube M5x65 | SKS M5x65 | |
56 | 2 | Zylinderblechschraube | ZSR 2.9x6.5 | |
57 | 2 | Rohr | WB 406 597/H |
