Doppel-Anzeigevorrichtung

AV 2VE

N 016 002

Doppel-Bremsanzeige für Druckluftbremse (pneumatisch) und Handbremse (elektrisch)

Anzeigefelder:

Bei steigendem Druck (Bremse angelegt) wird rotes Feld vollständigsichtbar bei 0.5 bar.
Die roten Felder sind zusätzlich mit einem schwarzen Punkt gekennzeichnet.

Bei fallendem Druck (Bremse gelöst) wird grünes Feld vollständig sichtbar bei einem Druck von 0.2 bis 0.1 bar.

Stoffnummern: | 47105610/RE | 78612 | B009009 | N09310-0 | II45740/1

- pedir pieza de repuesto -


Haga Click sobre el número para más información sobre la pieza de repuesto

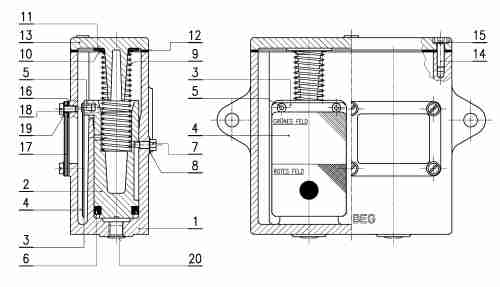

pos.	cant.	desig.	número
0	1	Schild	E 100.813
0	6	Zylinderschraube	ZSR M5x10/A2
1	1	Gehäuse	AV 2-1
2	2	Kolben	AV 2-13
3	2	Anzeigeschild	AV 2-16
4	2	Klebeschild	AV 56-43 dünn
5	4	Blindniete	BN/St 4x12
6	2	Nutring, NBR 60	AV 10-7A
7	2	Sechskantschr. mit Zapfen	SKS AM6x12/vz
8	2	Federscheibe	FS B6/A2
9	2	Feder	AV 2-5B
10	2	Federauflage	AV 2-10
11	2	Gummischeibe	AV 2-11
12	1	Dichtung	AV 2-12
13	1	Deckel	AV 2-2
14	4	Zylinderschraube	ZSR M6x20/vz
15	4	Fächerscheibe	FÄS A6.4
16	1	Dichtung	AV 2-8
17	1	Staubschutz	AV 2-7
19	6	Federscheibe B5	FS B5
20	2	Gewindeschutzstopfen	10 107
